無功補償投切開關
電容器配套專用接觸器
MC 系列
概述
MC 接觸器是專門為投切電容所設計，設有超前閉合觸點，首先輔助接觸點引導電流通過串聯的超前閉合觸點，確保投入電流保持在可接受范圍之內，此階段用時 2-10ms。然后主接觸閉合觸點將電容器完全連接到電路，輔助接觸自動斷開（2.5、5kVAr型號的過電流強度通過特殊強化接觸頭材料來確保）。

●輔助接觸塊
●三相連接
●可能連接電容器多達60kvar,
●線圈電壓: 220-230VAC 50/60 Hz
●符合IEC一497標準
●電氣壽命長
●UL認證(12、16、20和25kvar型號)

優點
●接觸器使用壽命長
●接觸器故障(補償故障)帶來的無功故障減少
●電容器故障減少
●避免電壓波動，改善電能質量
●意外故障情況和補償系統維護間隔減少，
●設施生產損失減少。

MC 系列

產品型號	最大操作功率（kvar）			額定電流（A）	電容器單元型號
產品型號	220~240V	400~450V	500~550V	額定電流（A）	電容器單元型號
MC-9b	5kvar 13A	9.7kvar 14A	14kvar 16A	21.6A	AC-9
MC-12b	6.7kvar 18A	12.5kvar 18A	18kvar 21A	28.4A	AC-9
MC-18b	8.5kvar 22A	16.7kvar 24A	24kvar 30A	37.8A	AC-9
MC-25b	10kvar 26A	18kvar 26A	26kvar 30A	40.5A	AC-9
MC-32a	15kvar 39A	25kvar 36A	36kvar 42A	56.1A	AC-9
MC-40a	20kvar 52A	33.3kvar 48A	48kvar 55A	74.8A	AC-9
MC-50a	20kvar 52A	40kvar 58A	58kvar 67A	90.4A	AC-50
MC-65a	25kvar 66A	45.7kvar 66A	66kvar 76A	102.9A	AC-50
MC-75a	29.7kvar 78A	54kvar 78A	78kvar 90A	121.6A	AC-50
MC-85a	35kvar 92A	60kvar 87A	92kvar 106A	143.4A	AC-50
MC-100a	37kvar 97A	62kvar 89A	94kvar 109A	146.5A	AC-50
備注：當開關合閘上電前必須先進行放電（端子最大剩余電壓小于等于50V），防止短路，gG型熔斷器電流須1.5~2倍于額定電流

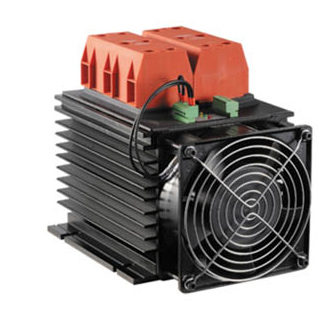

晶閘管開關
SC-225 / SC-325 / SC-250 / SC-350

概述
SC系列動態投切接觸器用于具有快速變化負載的系統。使用SC系列動態接觸器后，用于為系統提供電容功率的電容器開關時間不到20 ms(1個周期)，從而為快速切換負載帶來更有效的補償，如平頭焊機、起重機和電弧爐。

●響應時間不到20ms
●電抗器熱輸入
●熱保護
●警告LED
●使用壽命長
●輕松安裝
●工作安靜
●用RS-485和DC電壓觸發
●電容器電壓高于Vmax時觸發特性。散熱器設計允許在更高負載和更高溫度下持續工作
●FFT確保在高諧波環境下具有高可靠性

技術特性
●工作電壓480/690V
●最大功率25/50 KVAr
●頻率45/60 Hz
●觸發5-30VDC
●工作溫度-10 C°, + 55 C°
●存放溫度-10 C°, + 75C°
●濕度95%
●外殼保護等級IP-00
●標準EN 60947-1
●尺寸: 275.7mm x 140mmX 212.1mm

	25 KVA	50 KVA
2個Tristor組成三角形(400V)	SC-225	SC-250
3個Tristor組成星形(690V)	SC-325	SC-350
建議這些產品用于ENT.SPD系列過載保護裝置。
